石家庄市规划馆地处石家庄正定新区核心区，石家庄市民中心东南，中心湖公园东侧，由石家庄正定新区投资建设，建筑面积4.5万㎡，地下一层，地上三层，局部四层，高度23.95m。

一  设计篇

石家庄市规划馆由周恺大师设计，设计理念结合了石家庄历史文化元素：

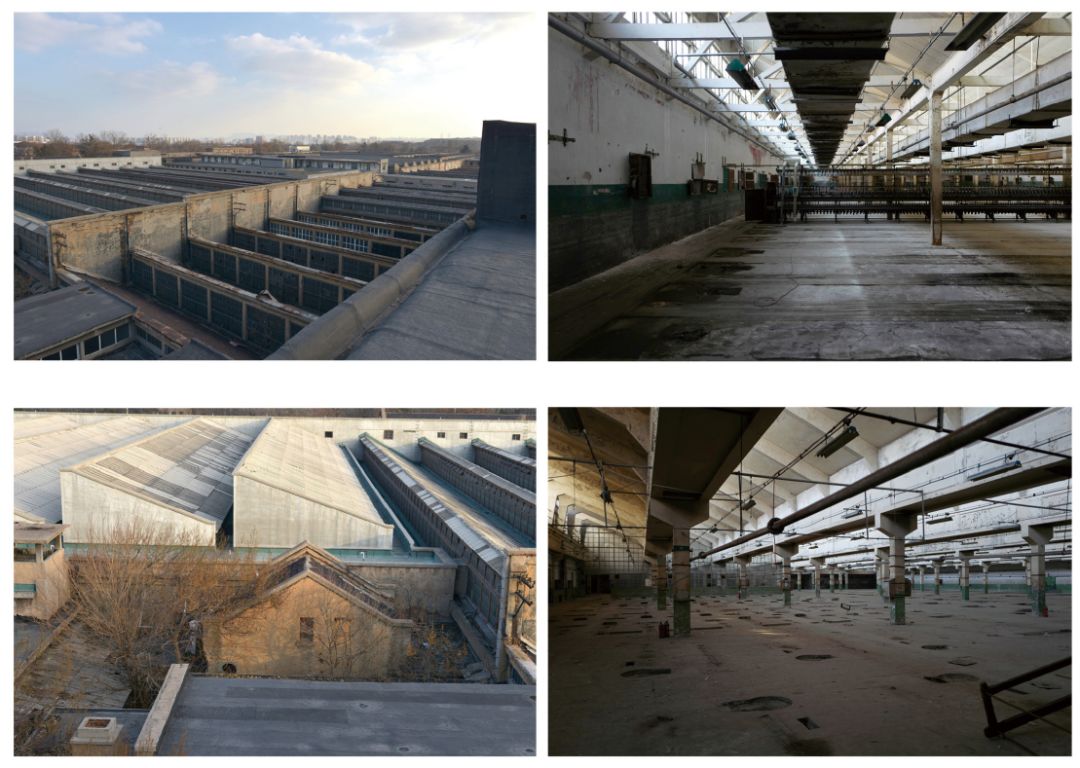

一、厂房空间的设计理念

传统的纺织厂房有着质朴的美感，相似的纵向单元组成开敞的大空间，一排排天窗提供采光，并形成韵律，室内的光影和空间有着工业建筑独特的魅力。

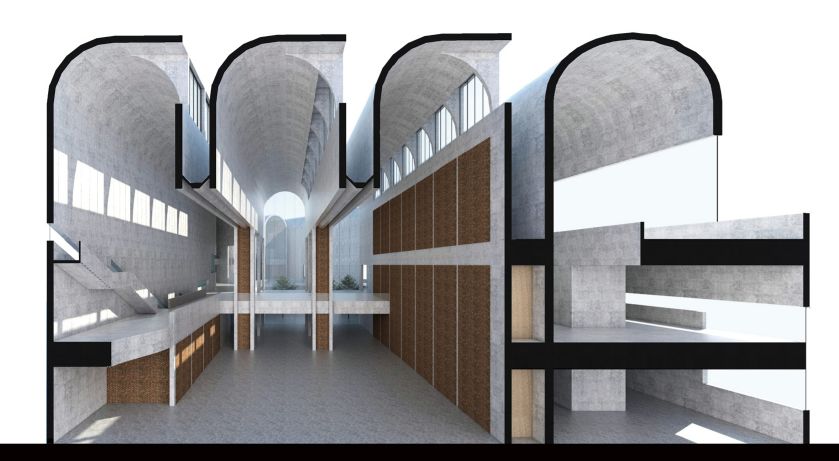

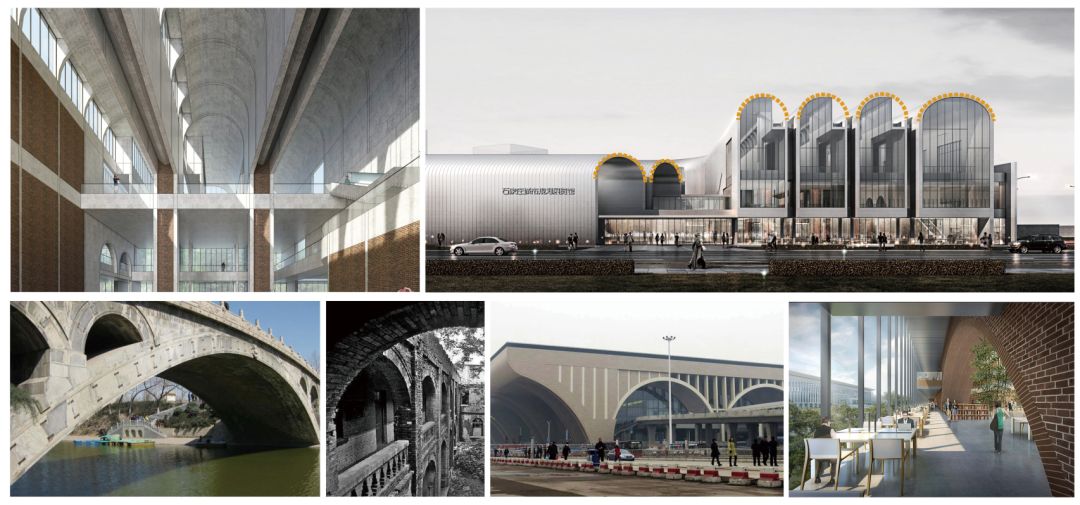

二、拱的元素

拱是河北建筑传统特色元素之一。赵州桥的砖拱受力合理，线条优美，名扬天下。在传统居住建筑中，砖与拱的元素也大量采用。新图书馆、火车站等新建建筑则将拱的语言运用到当代建筑中。本建筑，将拱的设计元素和厂房的空间构成方式相结合，体现出石家庄的城市建筑特色。

规划馆由规划模型区、展览区、会议接待区、研究办公区等区域组成，是集规划展示、文化教育、会议办公、休闲娱乐等多功能于一体的文化综合公建项目。

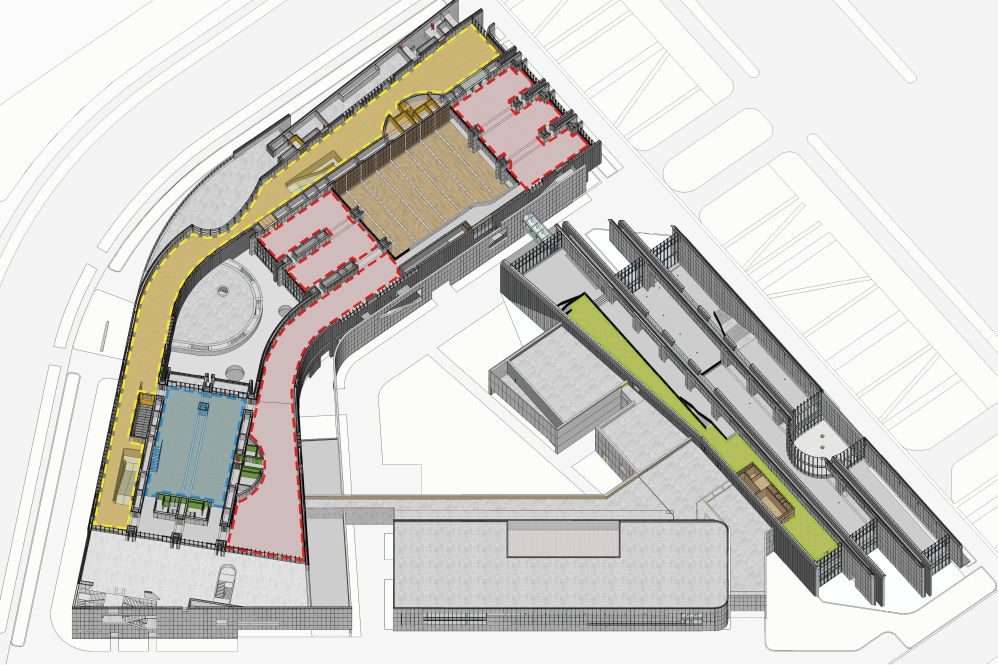

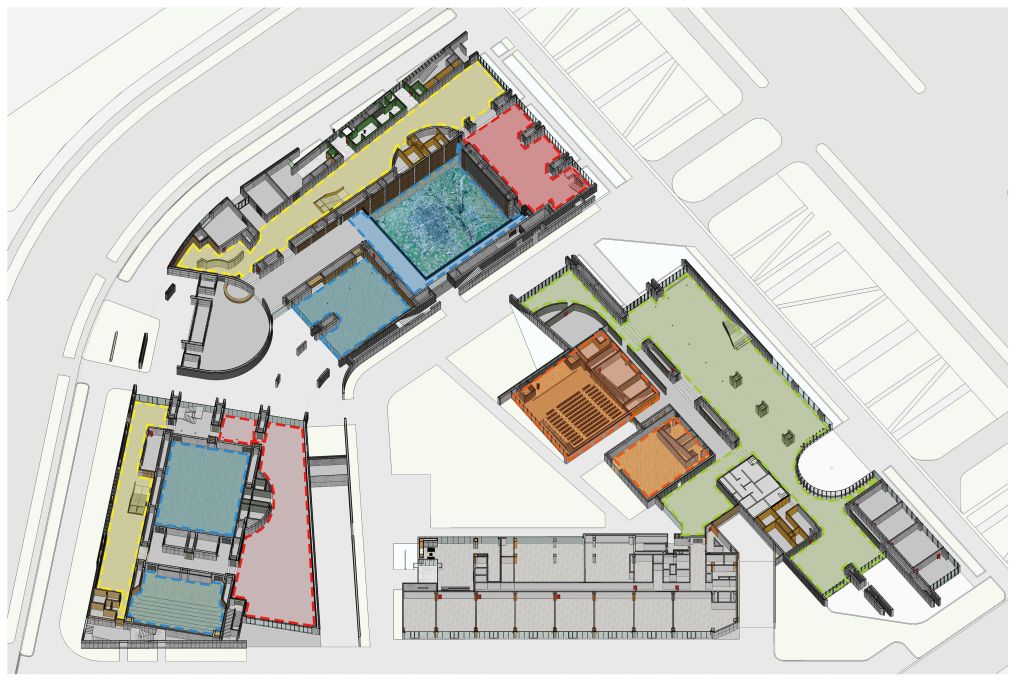

一层展厅分区图

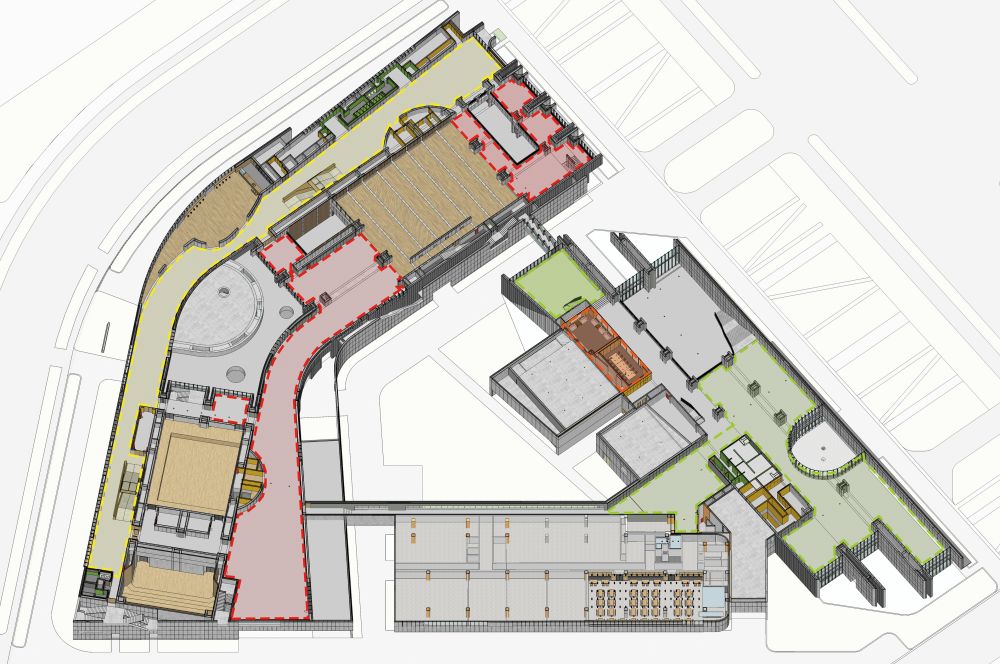

二层展厅分区图

三层展厅分区图

石家庄市规划馆大量使用清水混凝土元素，朴素大气。为了更好表现清水混凝土建筑语言，建筑设计在方案设计之初即结合了清水混凝土的特点、清水元素进行了统筹考虑。

一、结合建筑造型、空间尺寸等，选用了900mm×1800mm的标准模数竖向布置，然后在轴线布设、层高设置、门窗洞口布置时，结合了标准模数尺寸，避免了零碎的模板分缝，整体蝉缝分布规律整齐，也方便了后期施工。

二、清水混凝土建筑保温做法常是建筑师碰到的难题。规划馆外墙部分，清水混凝土墙均为单面清水混凝土效果。当室内为清水效果时，室外做钛锌板幕墙，含保温做法。当室外为清水效果时，做内保温。清水混凝土内外相交位置做断桥处理。

B馆室外钛锌板幕墙效果

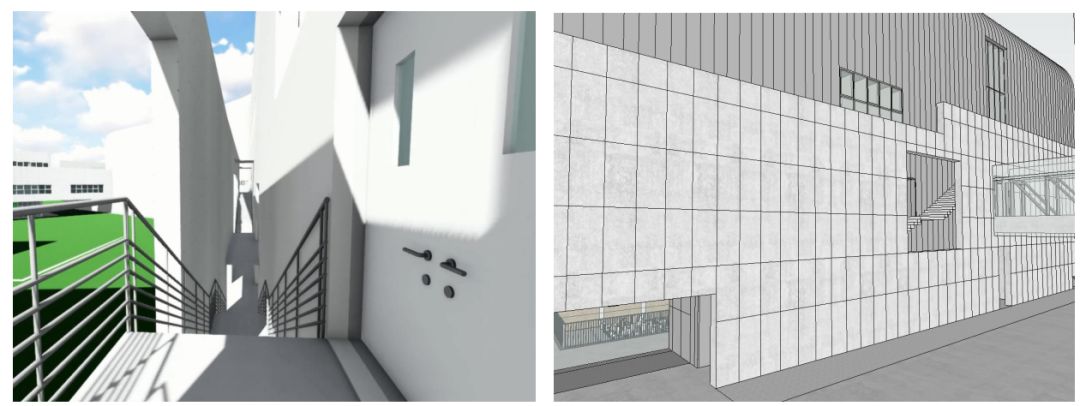

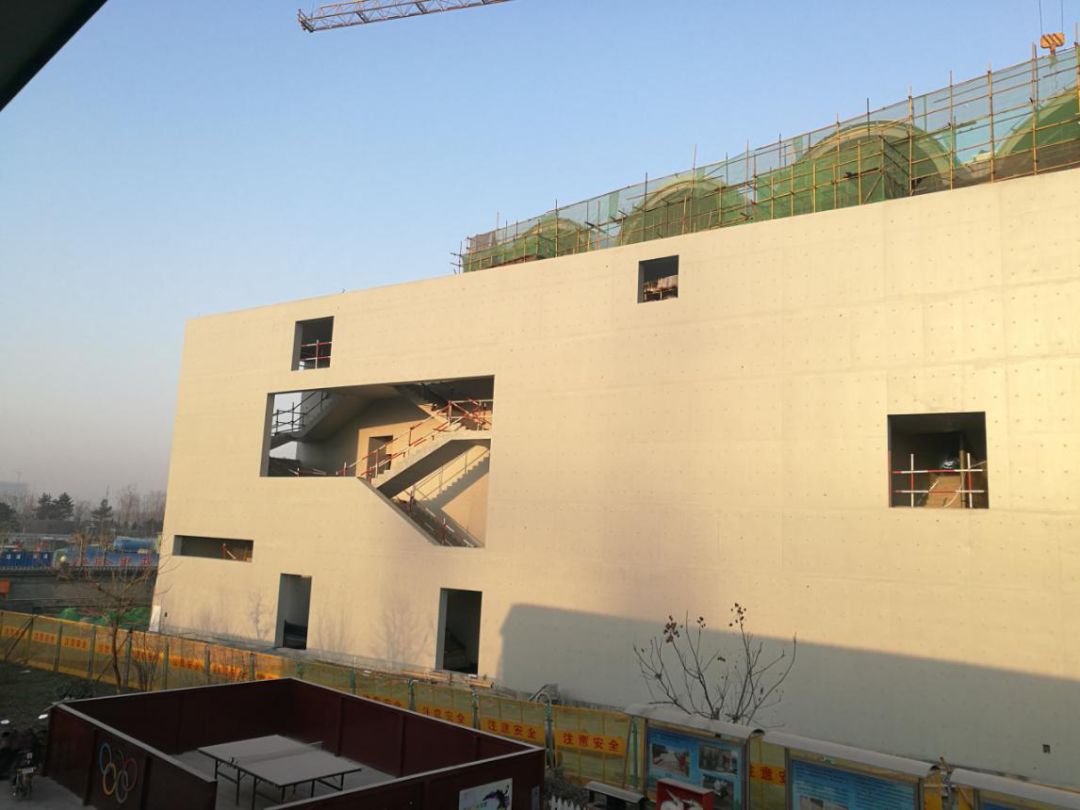

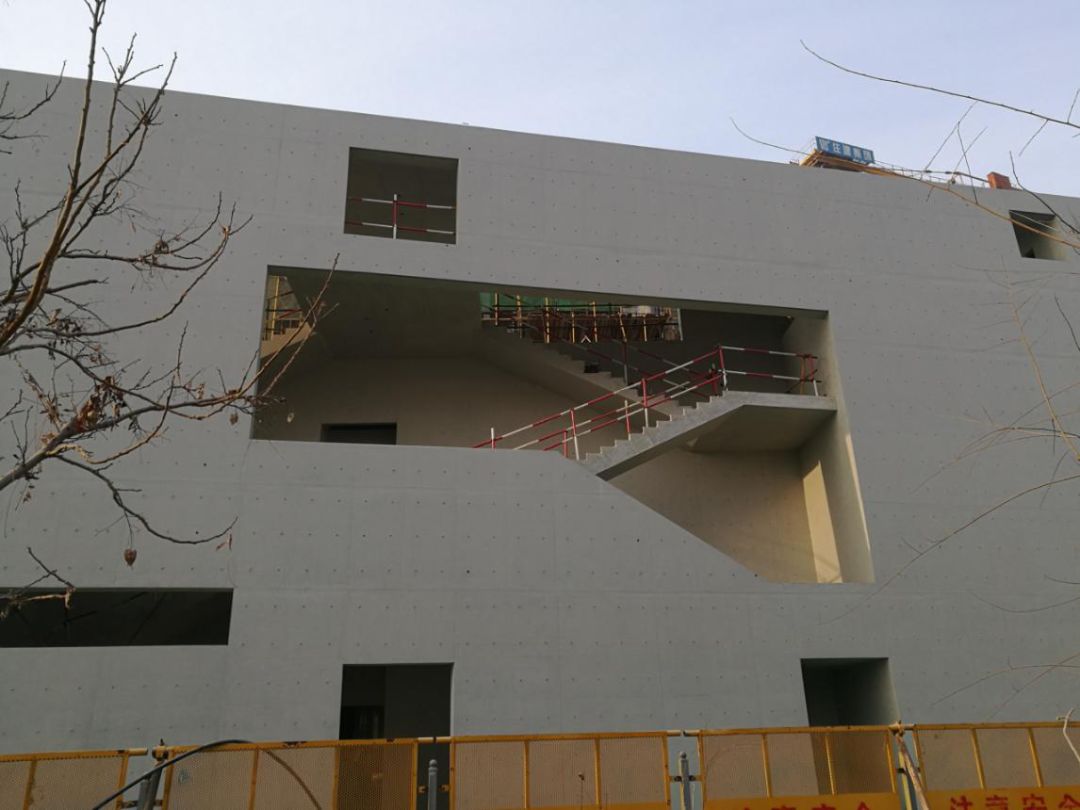

除此之外，一些外侧幕墙区域，为了改善单调的幕墙效果，在幕墙外设置单独一片清水混凝土墙，形成楼梯通道空间，保持了清水混凝土建筑的外观特色。

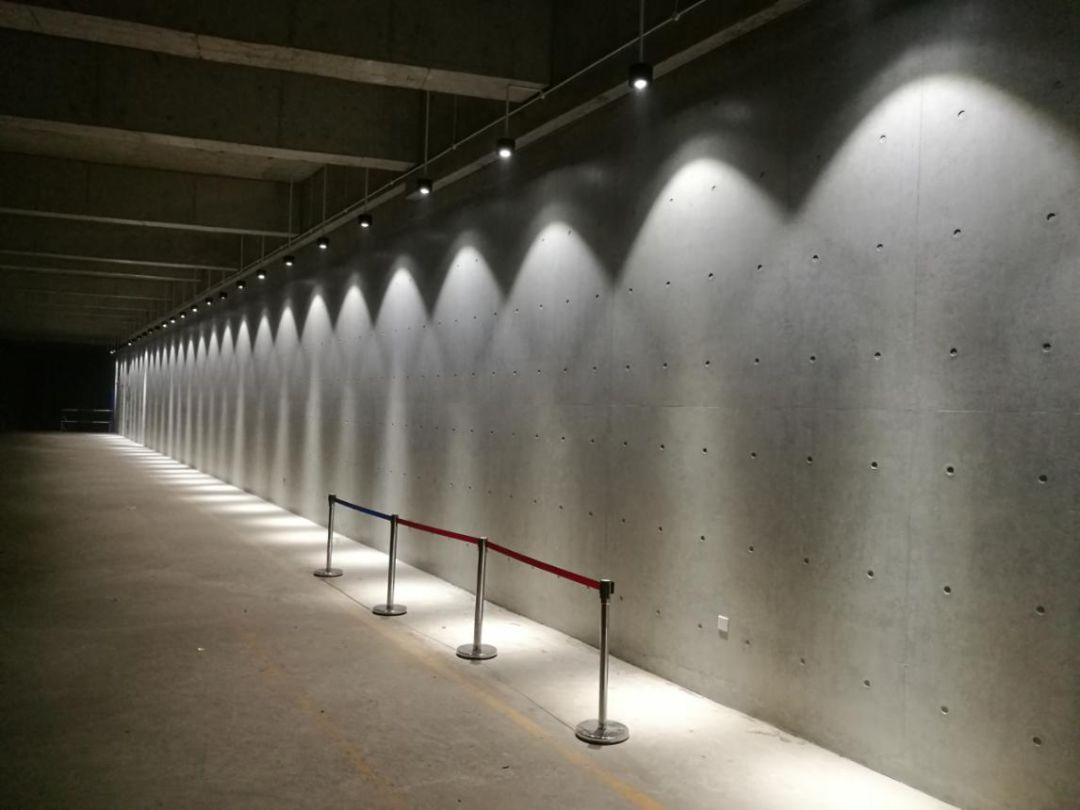

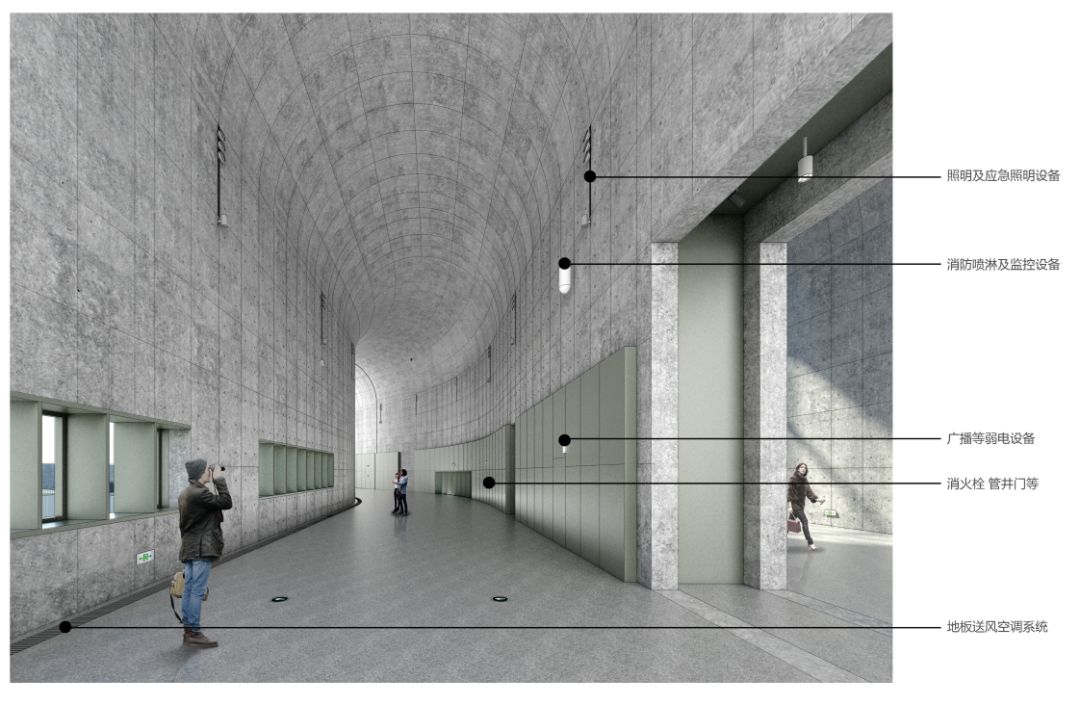

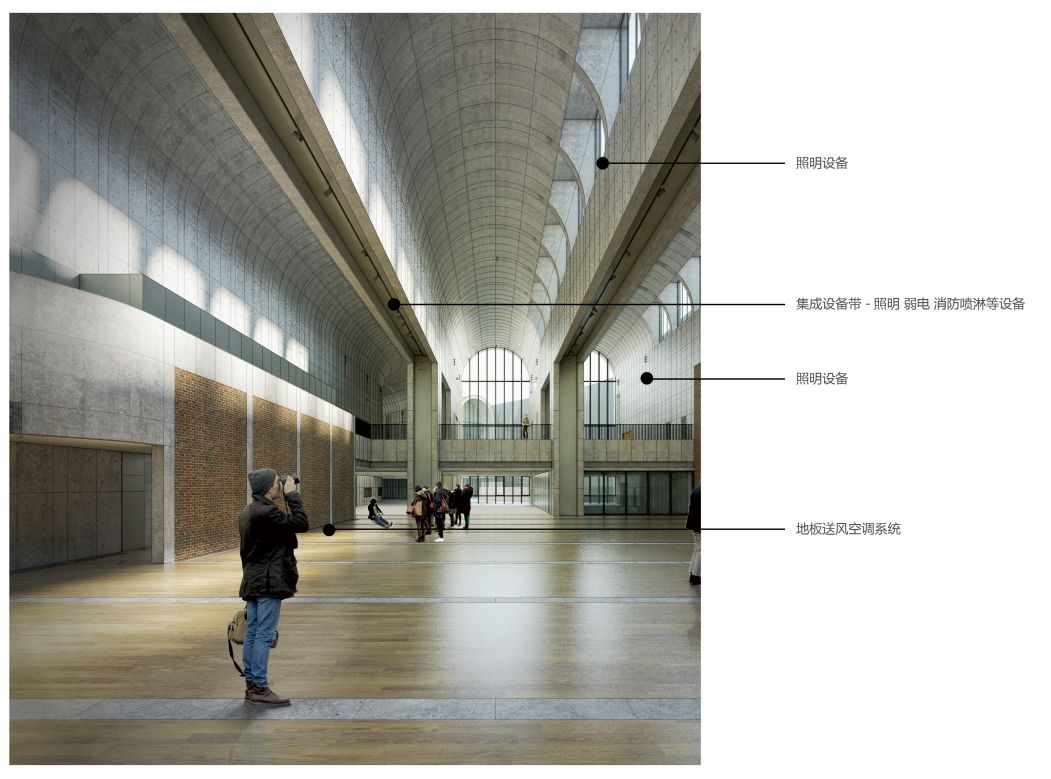

三、为了保证清水混凝土的效果，方案设计在设备布置上也颇费心思。清水混凝土墙上灯具、消防箱、开关插座、消防呼叫按钮、指引标牌、通风口等结合清水混凝土元素整体考量，细节严谨。

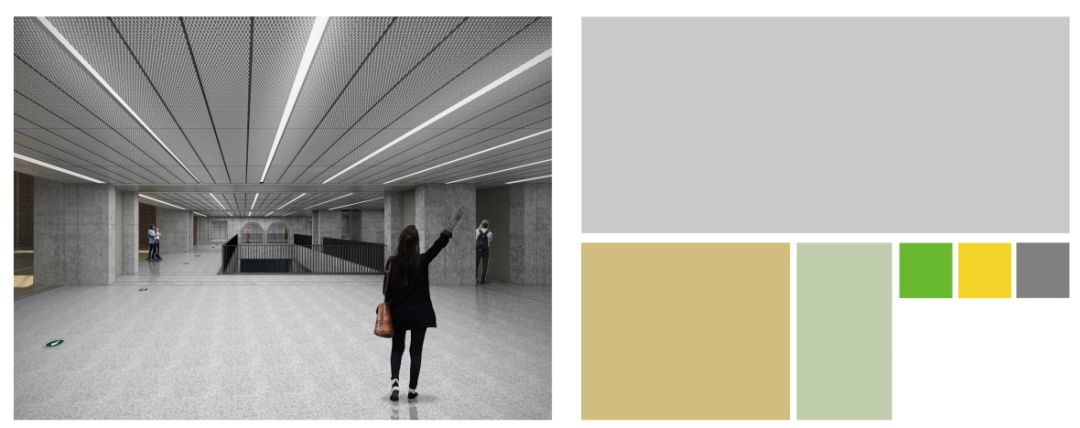

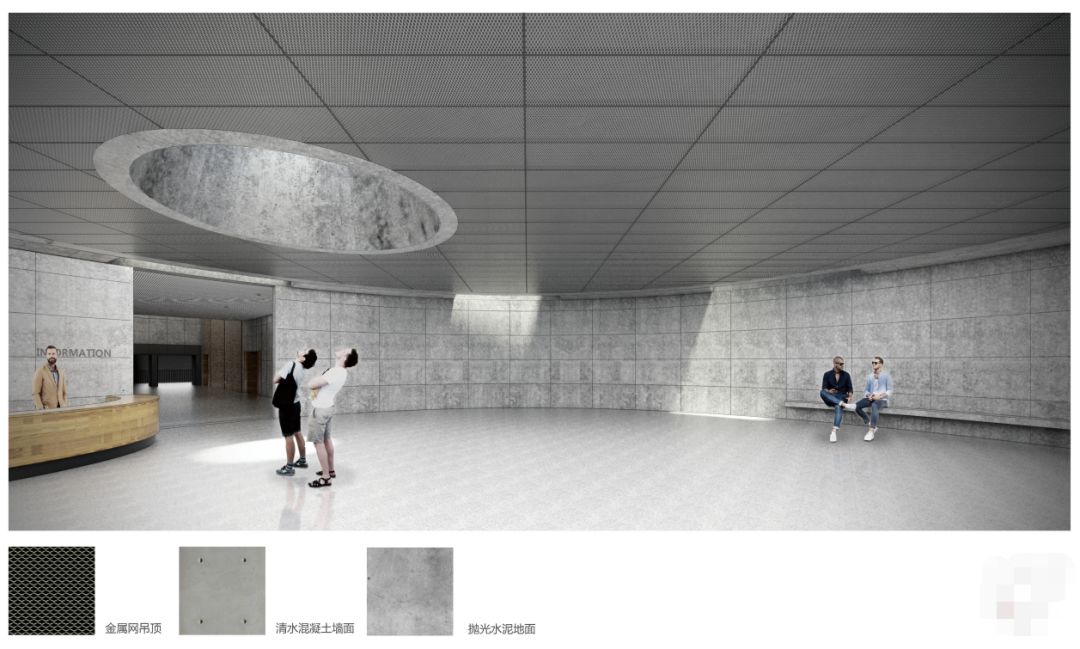

四、为了呼应清水混凝土，保证内外一致，室内装修颜色风格是这么选择的。

       五、规划馆最主要的功能是展览展示，在布展方面也结合建筑样式，力求简洁、明快、素雅，使得建筑与展览相得益彰。

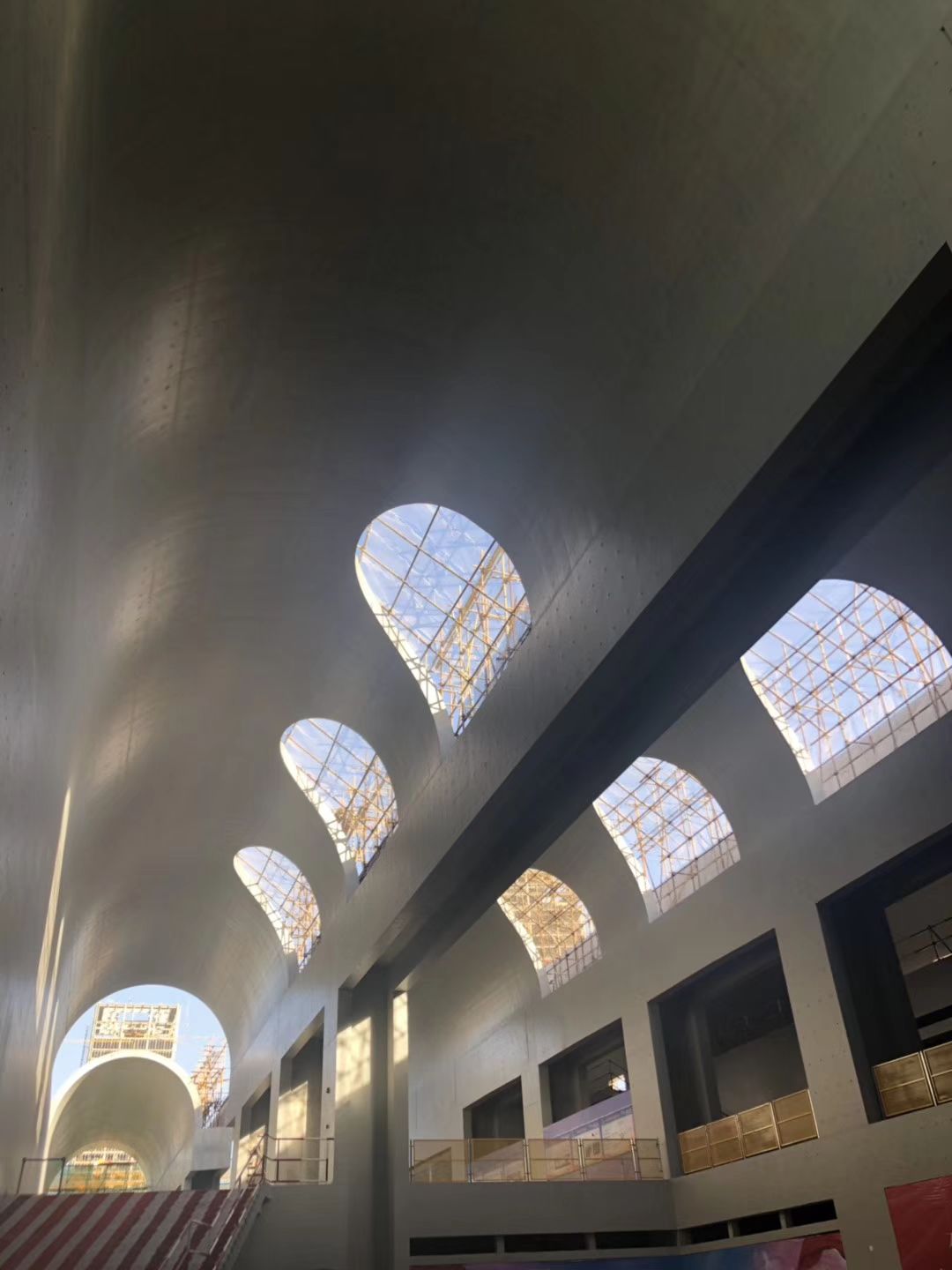

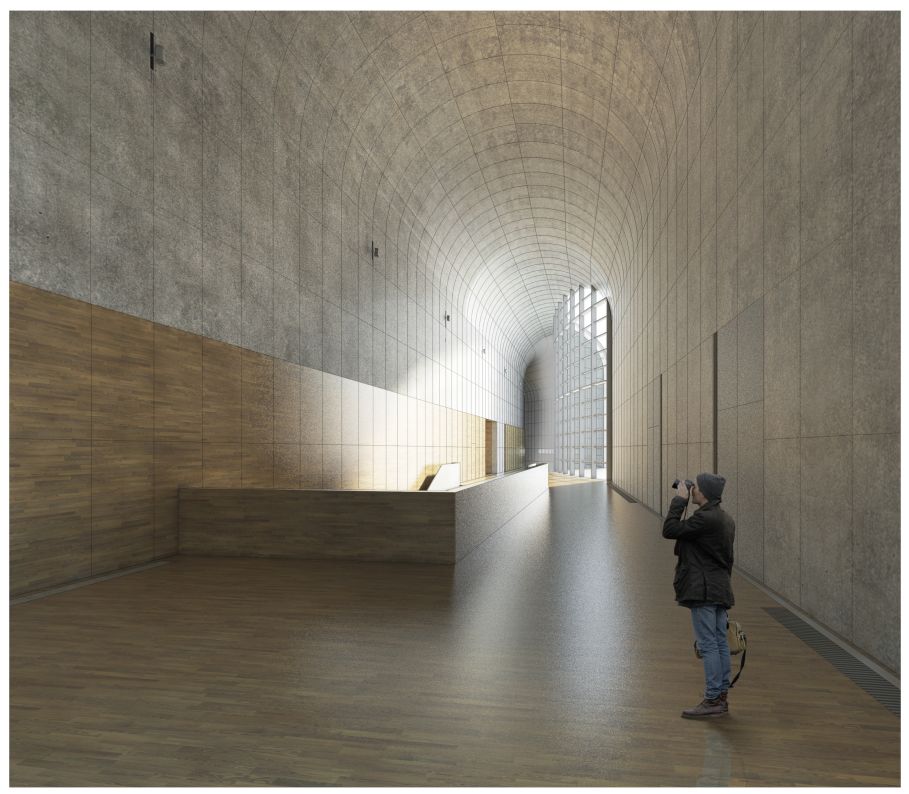

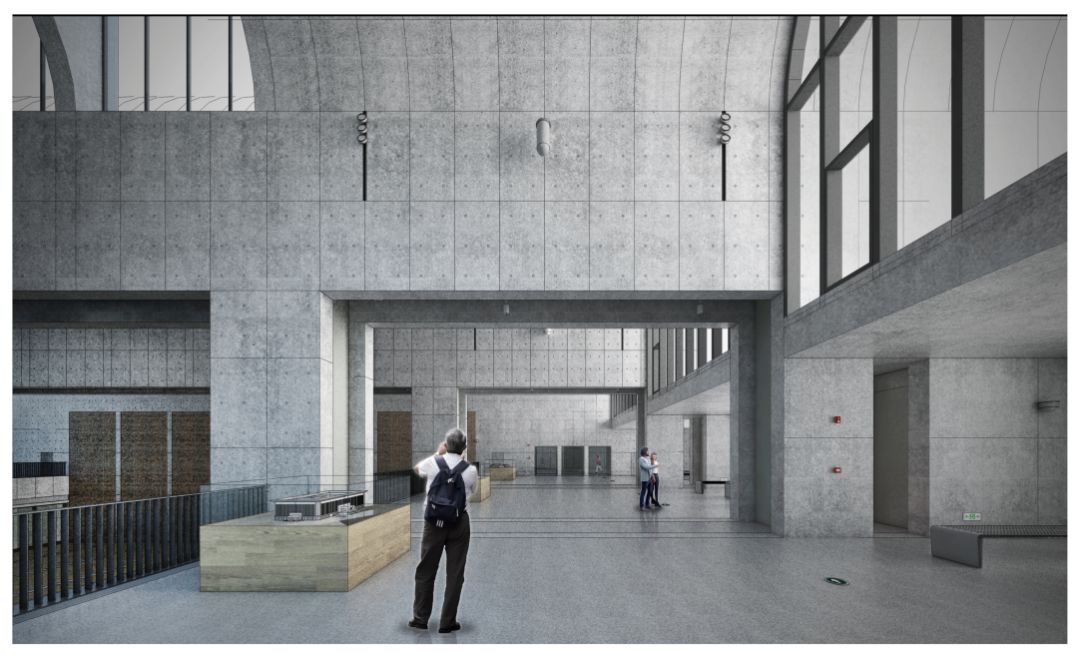

       共享空间及拱下空间，布展控制在一定高度内，不破坏清水混凝土拱顶的构成空间，结合自然光线进行静态展示，营造宁静素雅的的展示氛围。

实物模型等展示沿厅中间布局，以减少对清水混凝土墙面影响。

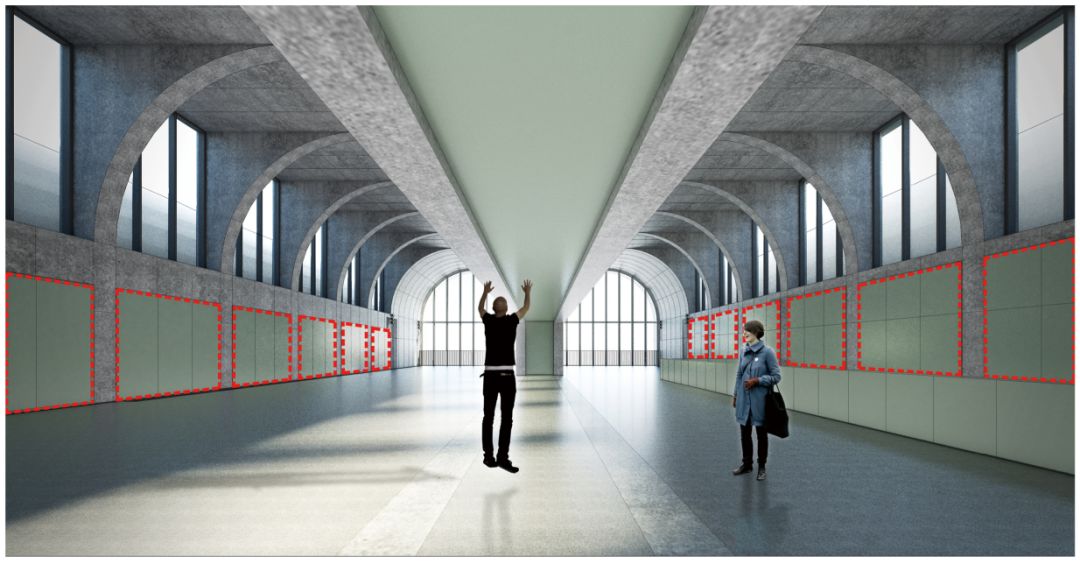

清水墙上一定间隔设置了铝板饰面，墙面展示以结合铝板展示为主，避免了对清水混凝土的破坏。

规划馆朴素大气，文脉相承，必将成为正定新区乃至石家庄标志性文化建筑。

二 施工篇

清水混凝土项目施工具有技术准备工作量大、施工过程管理精细、施工投入成本高的特征。

石家庄市规划馆项目还具有清水混凝土体量大，弧形墙、各类造型拱顶、各类异形天窗等节点复杂的特点。项目由石家庄市住建集团总承包，上海清水砼科技发展有限公司参建。

为了达到良好的设计完成度，正式施工前，项目部进行了如下技术准备：

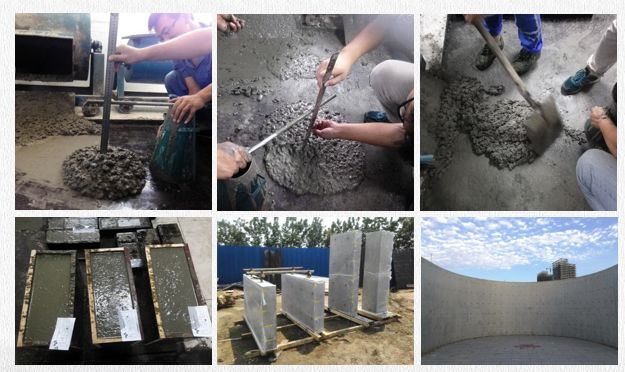

一、配合比设计

清水混凝土一次浇筑成型，不做二次装饰或进行简单修饰，对混凝土配合比要求较高。结合石家庄当地材料，项目部进行了多次配合比试验，最终确定了较佳配合比，保证了良好的混凝土工作性能。

二、模板体系选型及设计

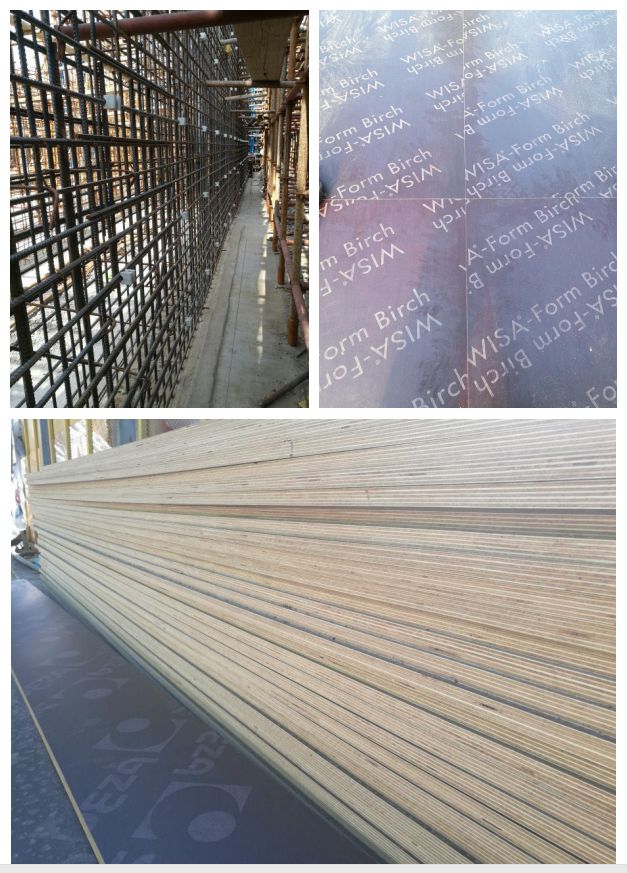

市场上清水混凝土模板体系较多，常见的钢框木模体系、几字梁体系、木工字梁体系、散支散拼等。各种模板体系可靠性、成型效果、造价均不一致。

石家庄市规划馆以“确保省优、争创鲁班”为质量目标，对清水混凝土质量要求较高。项目清水混凝土体量大，较多相似的标准分缝，模板可多次重复使用，大量异形构件需要定制大模板。结合以上因素考虑，项目部最终选用了钢框木模板体系，双曲拱、喇叭拱选用全钢模体系。

钢框木模

钢模板

三、模板及预埋深化

根据装修图，将清水混凝土墙分割成对应的模板，逐一编号，绘制出每块的加工图。将预留预埋定位在模板图上。

明确明蝉缝及末端

模板分割、编号、预埋定位

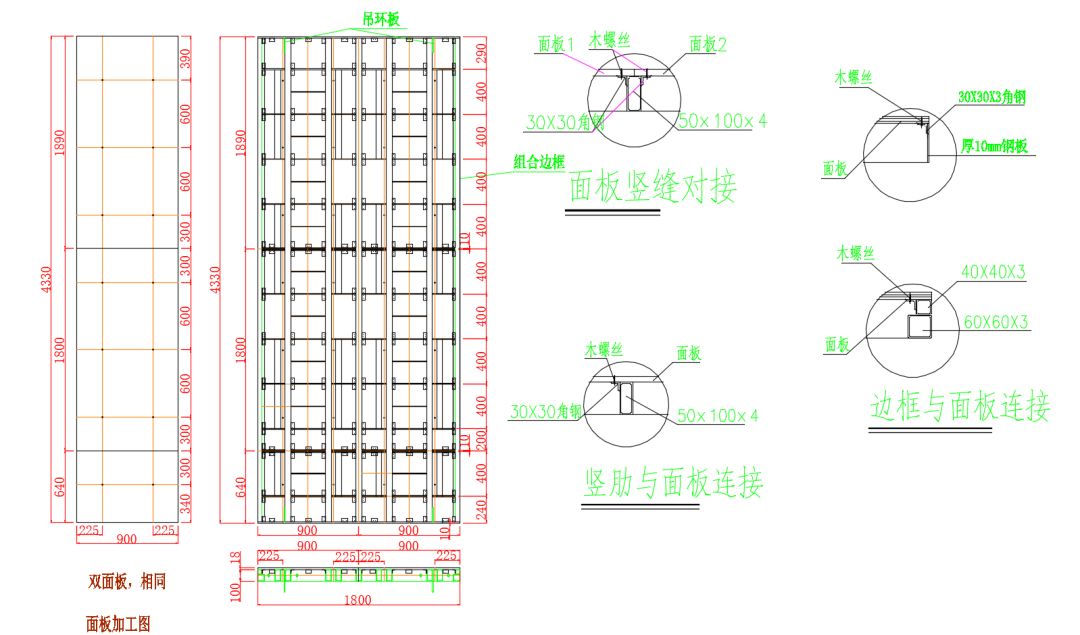

绘制模板加工图

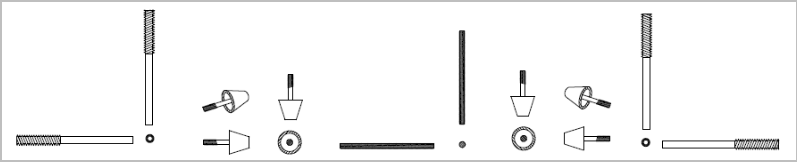

四、其他零配件选择

六、人员培训交底

      项目选择了经验丰富的专业清水分包，并结合项目特点对劳务人员进行培训交底。

七、样板试验。

      为了检验清水混凝土配合比，验证模板体系、特殊节点做法，固化工人操作流程，检验项目管理组织协调性。项目部进行了多次样板试验。

      样板得到设计师、建设方认可，各类异形节点做法验证成功，意味着技术准备工作完成，可以开始正式施工。

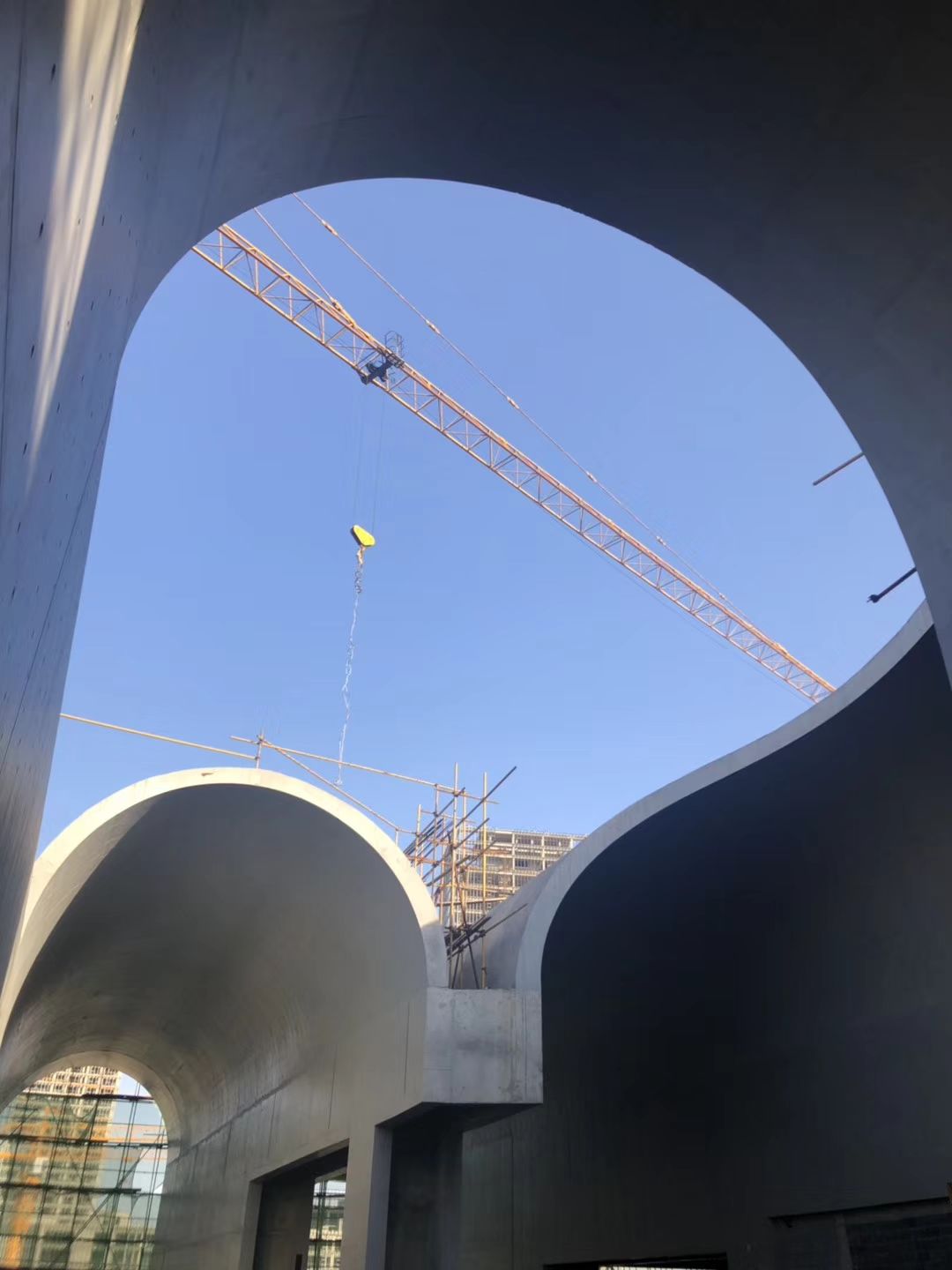

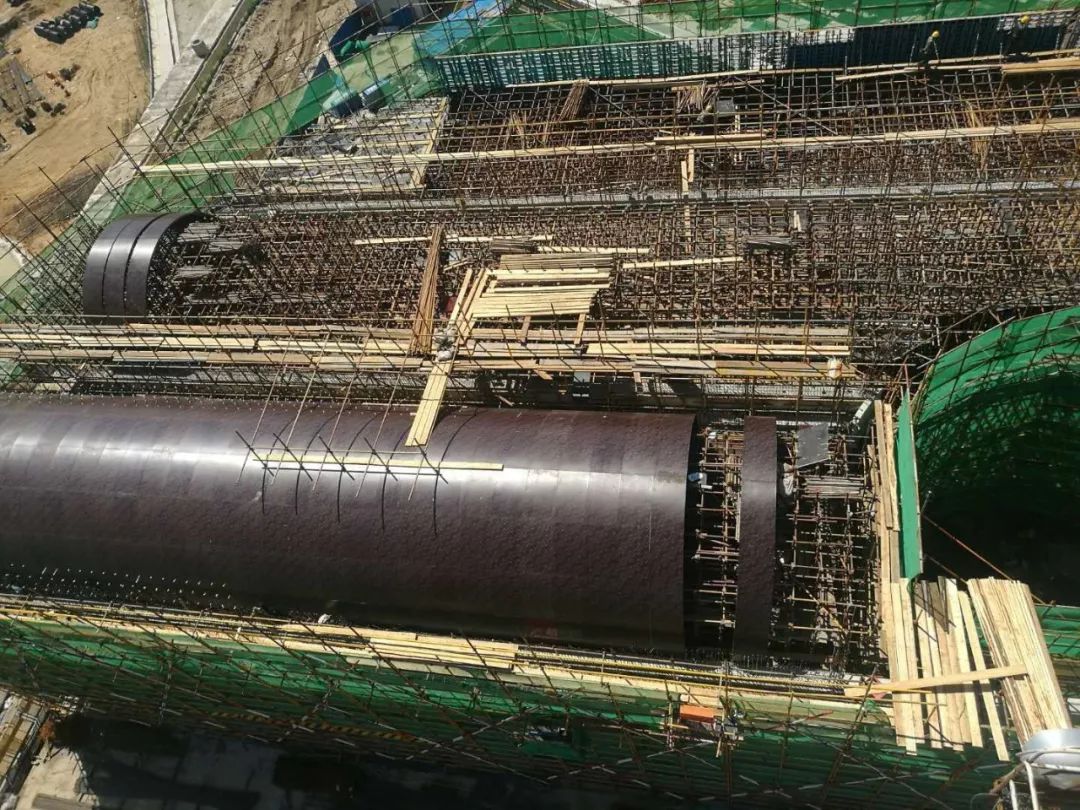

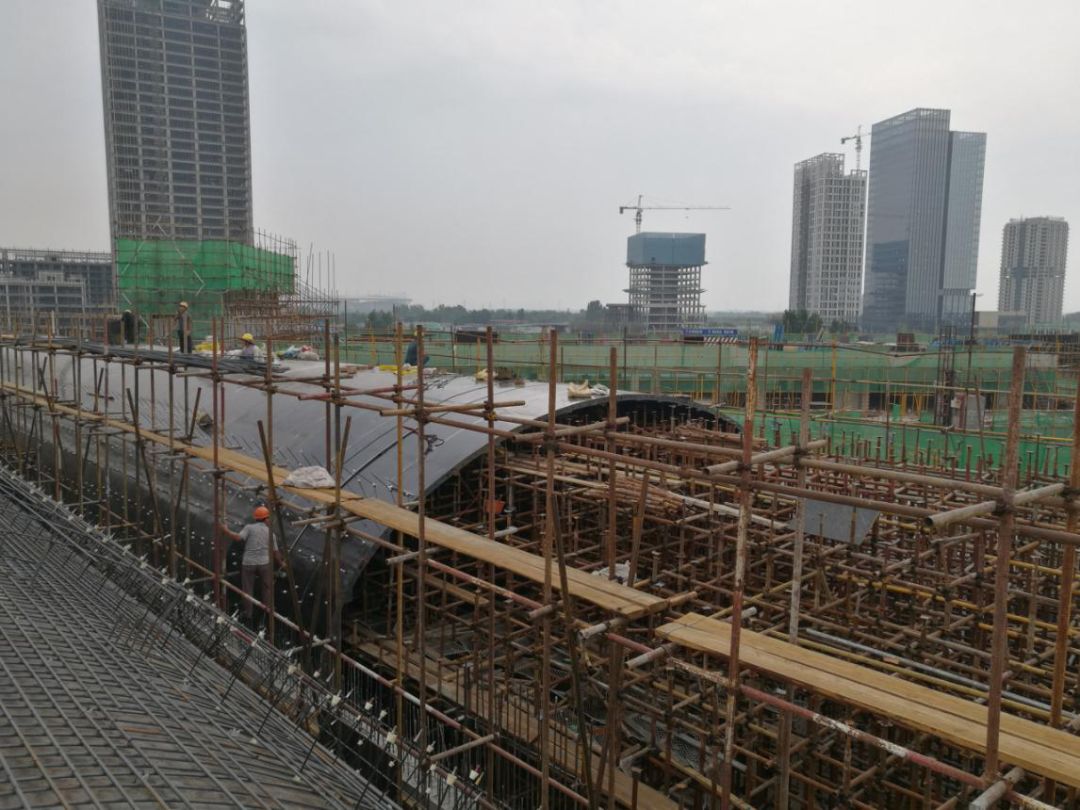

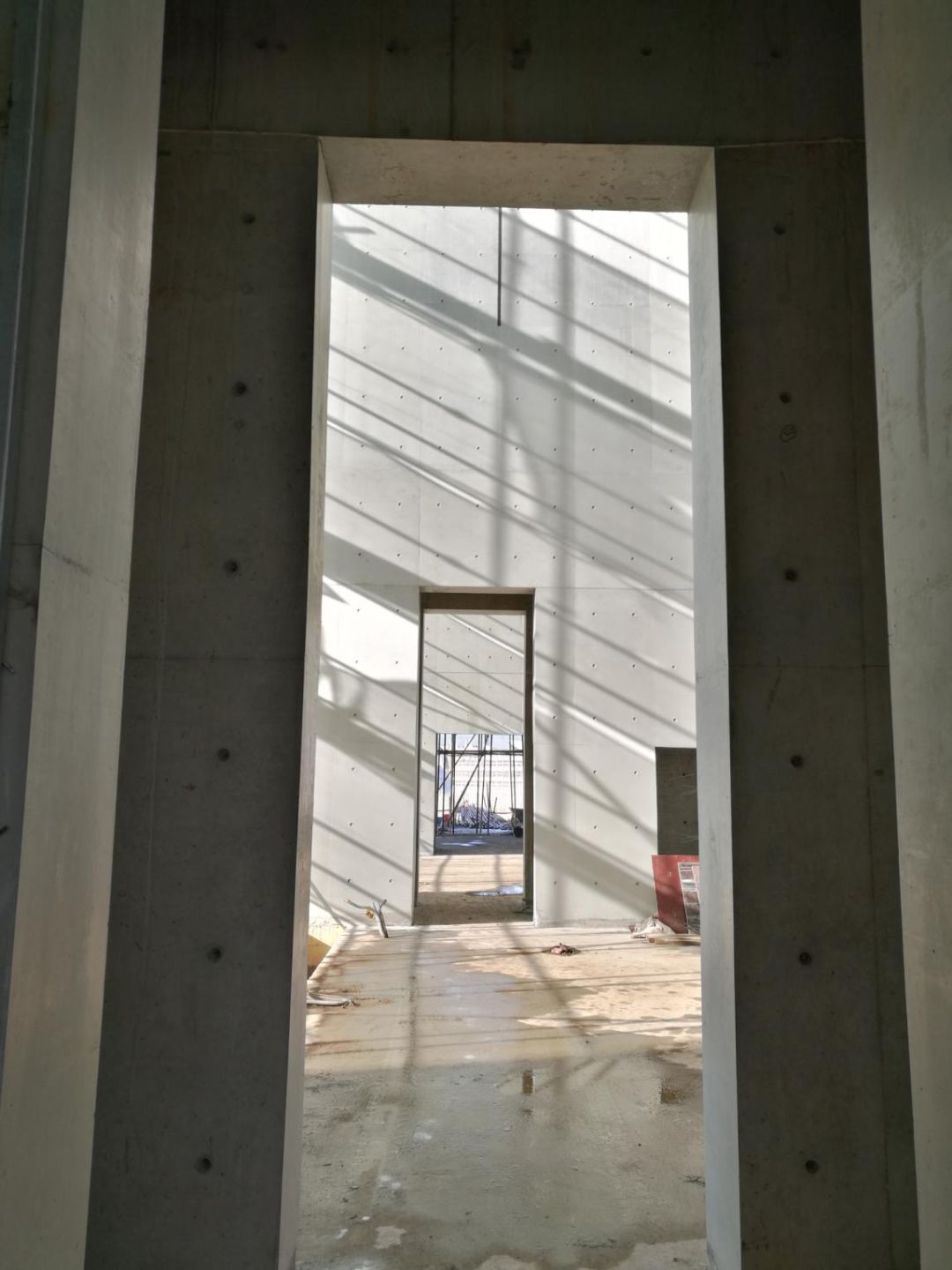

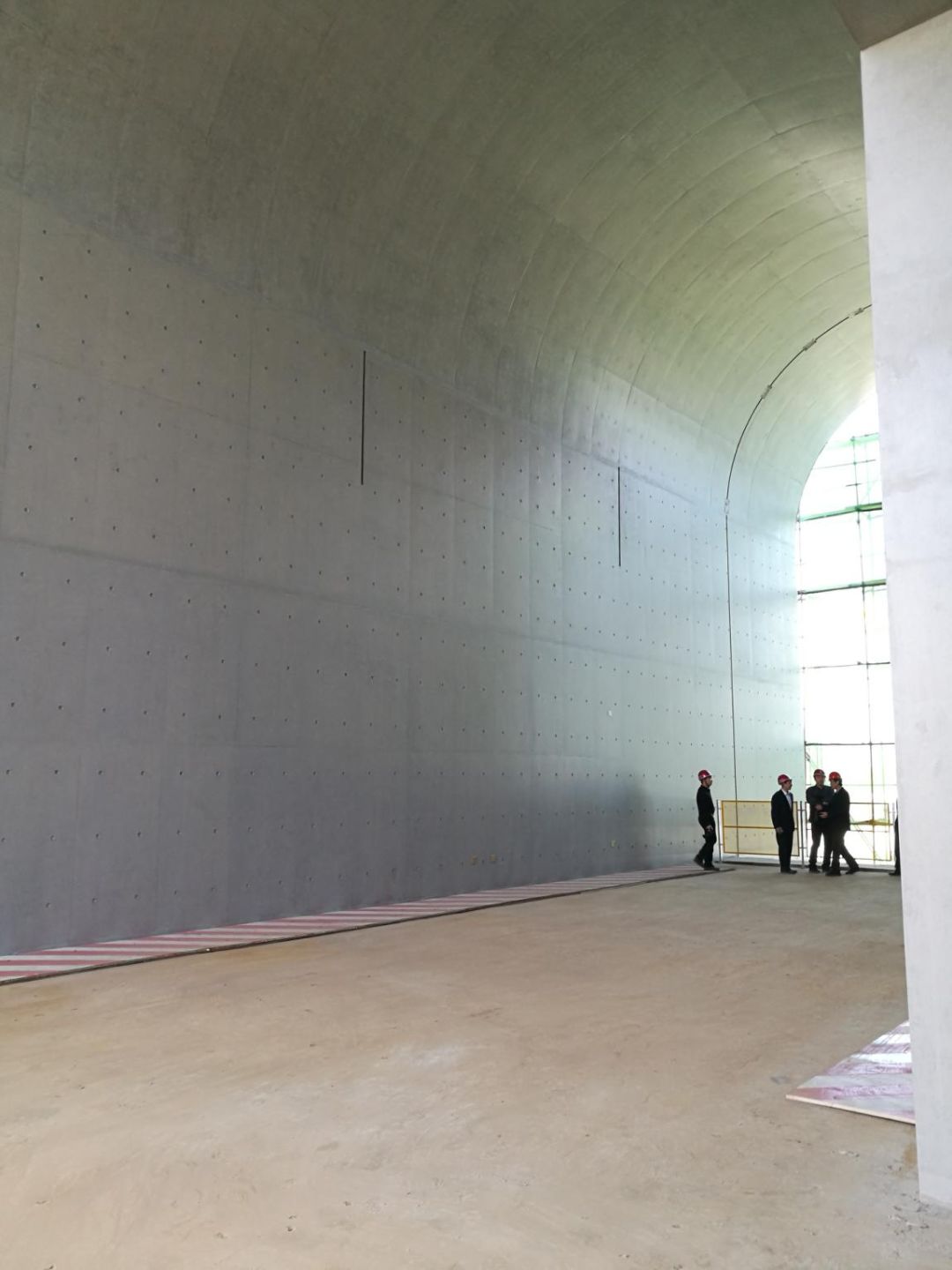

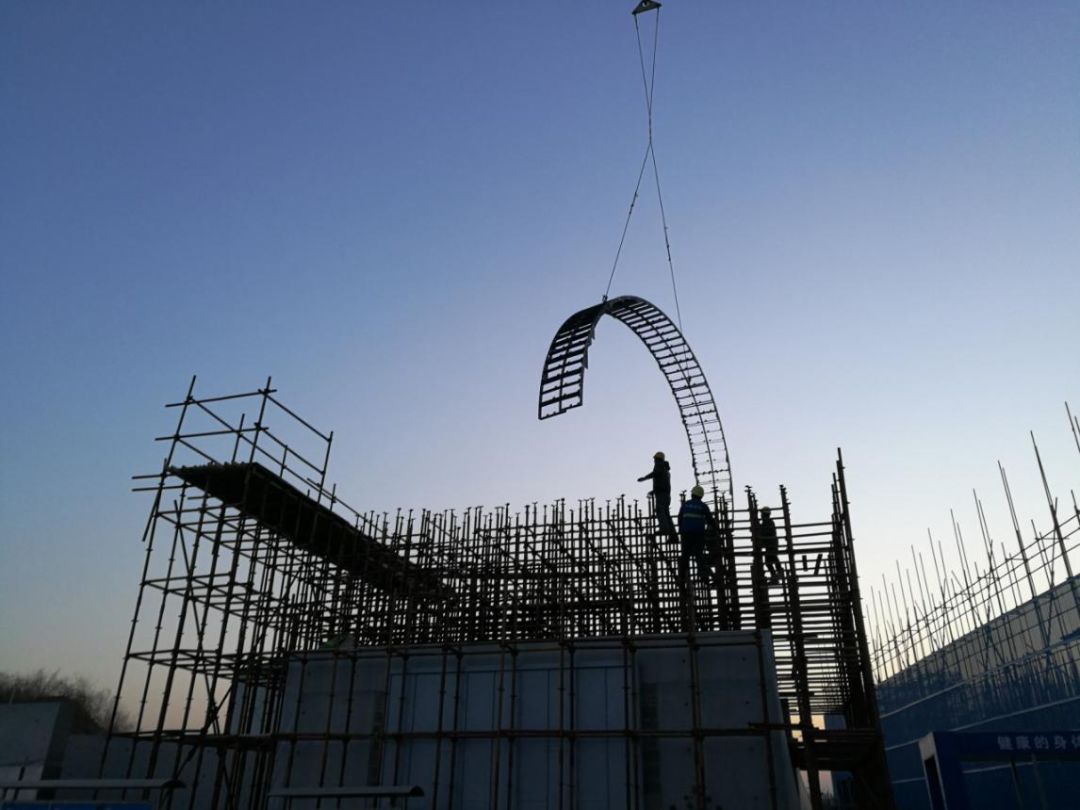

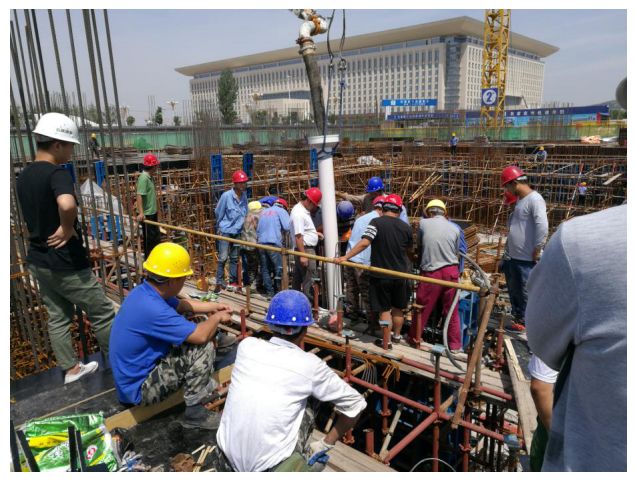

      一些施工照片展示

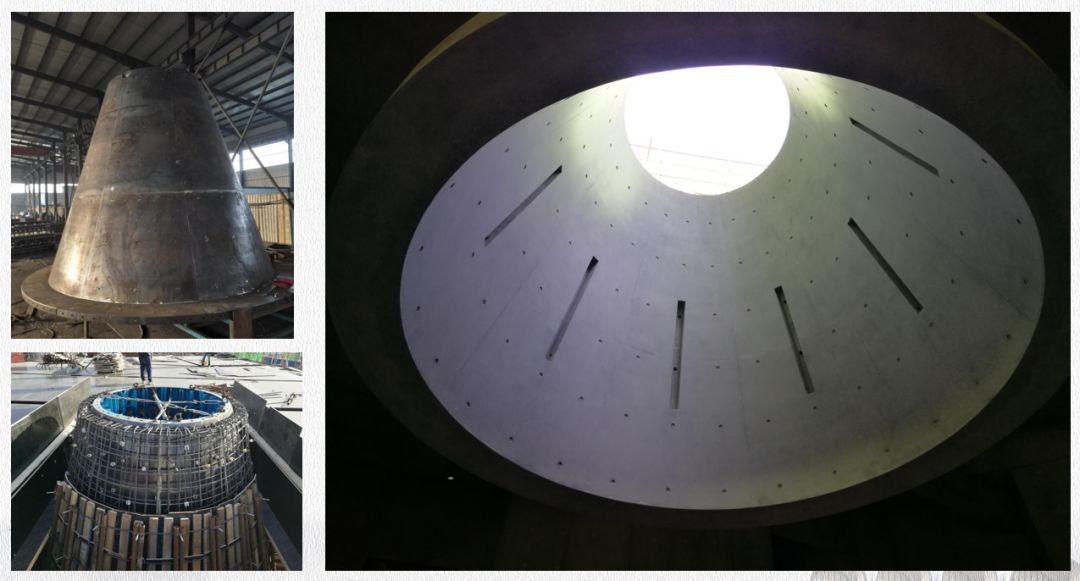

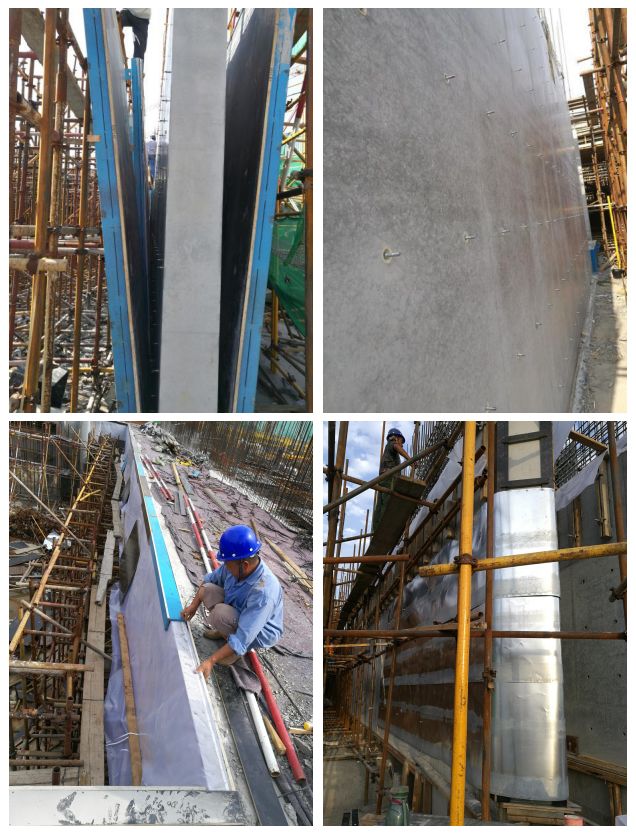

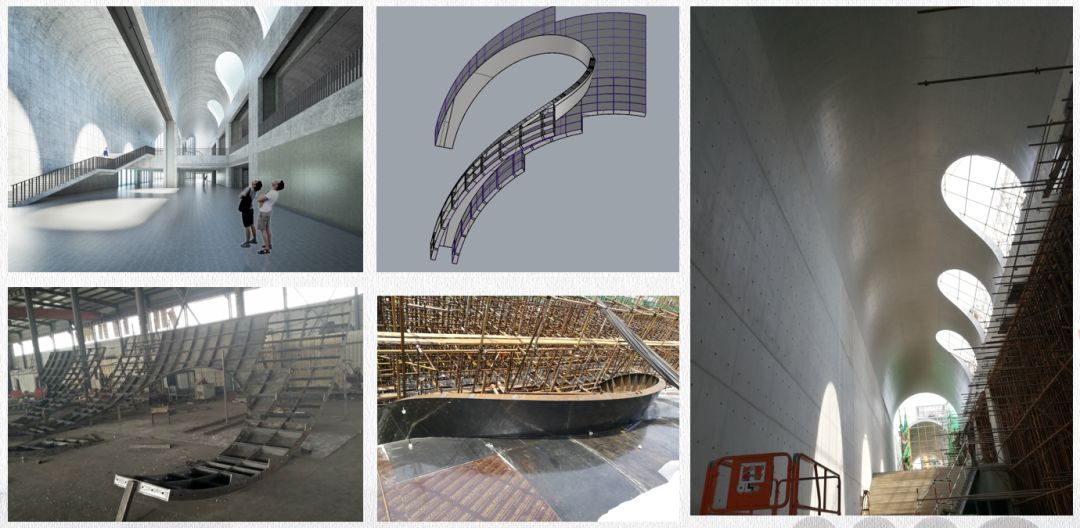

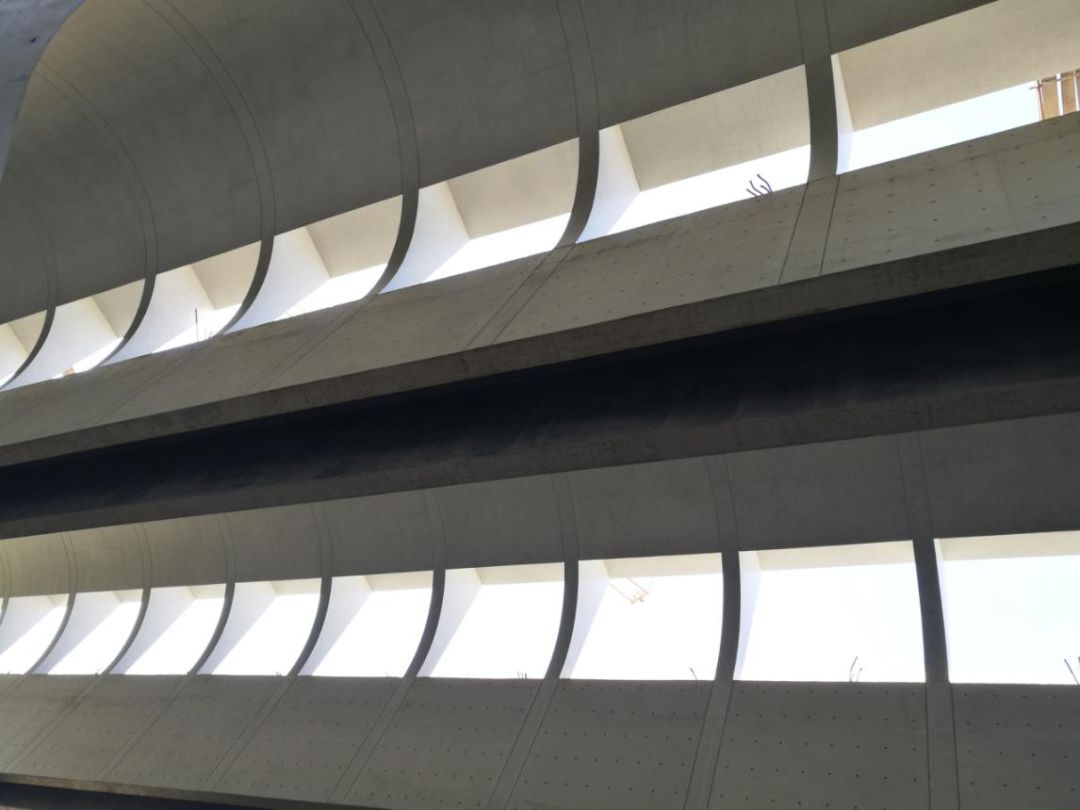

        一些特殊节点施工照片

项目申报了河北省优质结构工程、河北省建筑业绿色施工示范工程、河北省建筑业新技术应用示范工程等奖项，目前已全部通过中期验收。基于石家庄市规划馆，已完成了两项工法、两项专利，成功承办了石家庄市住建局主办的清水混凝土现场观摩会活动，项目实施情况得到了同行认可。

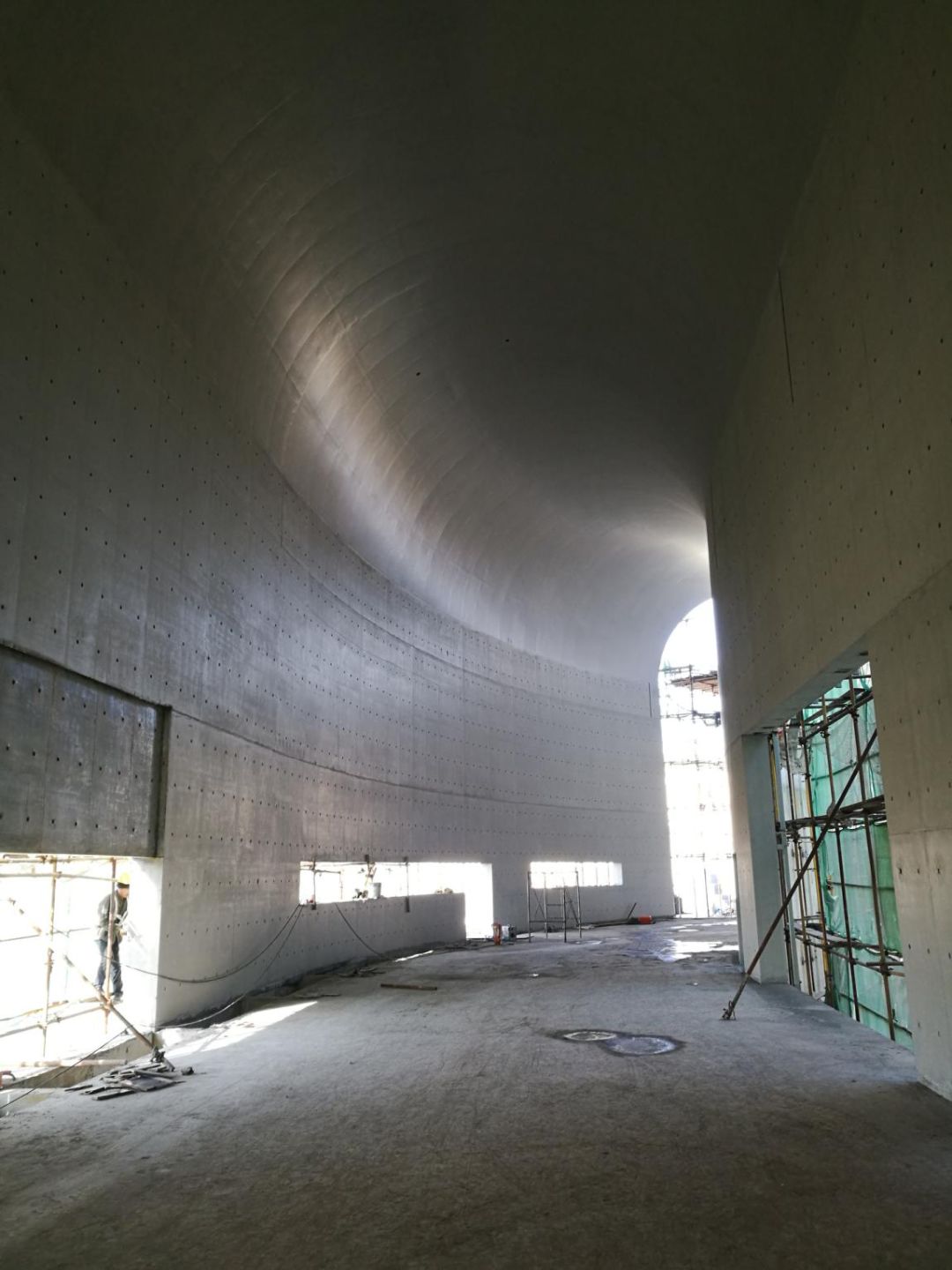

三 提前欣赏

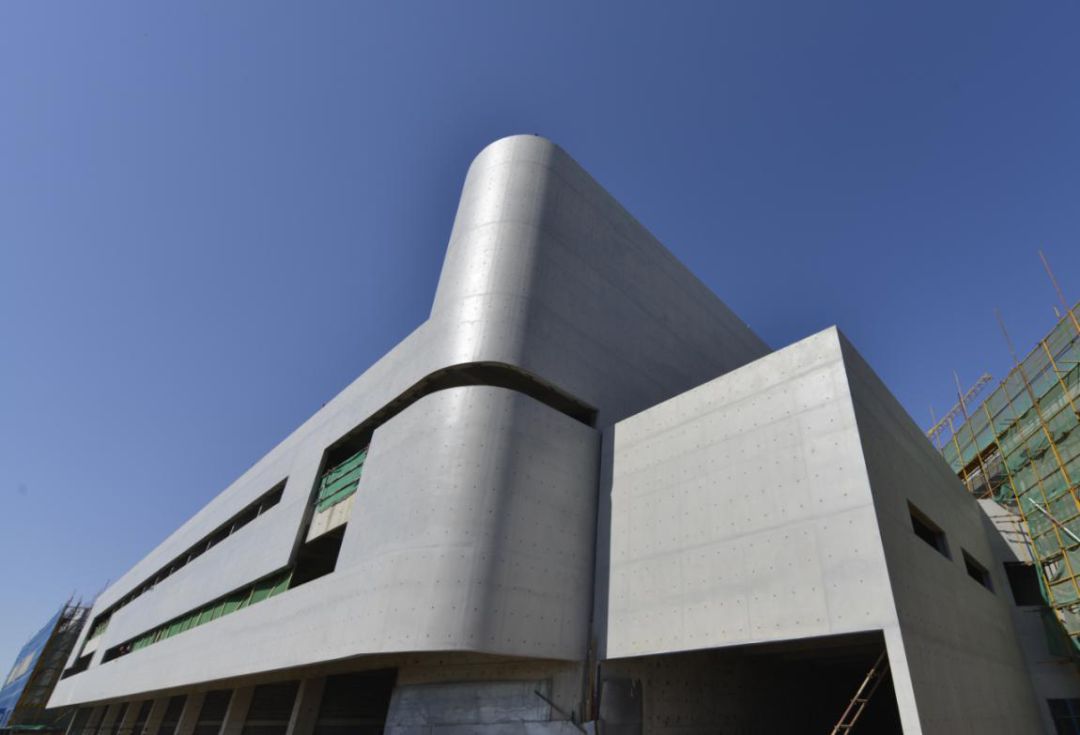

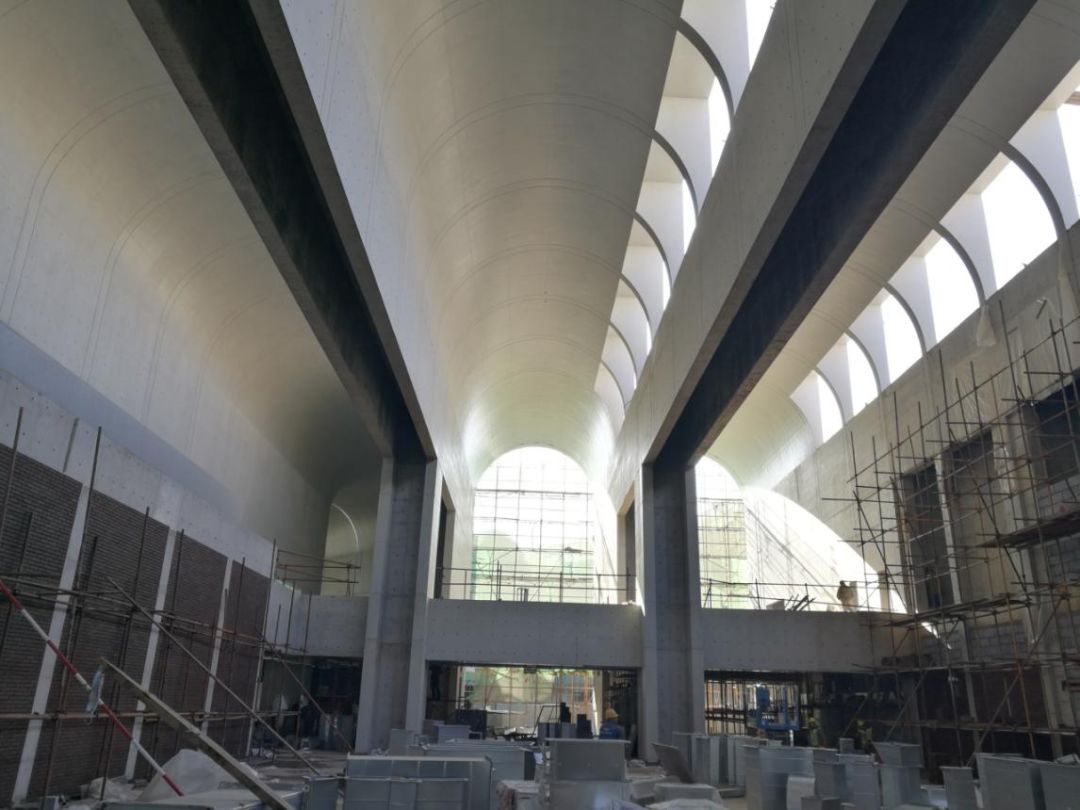

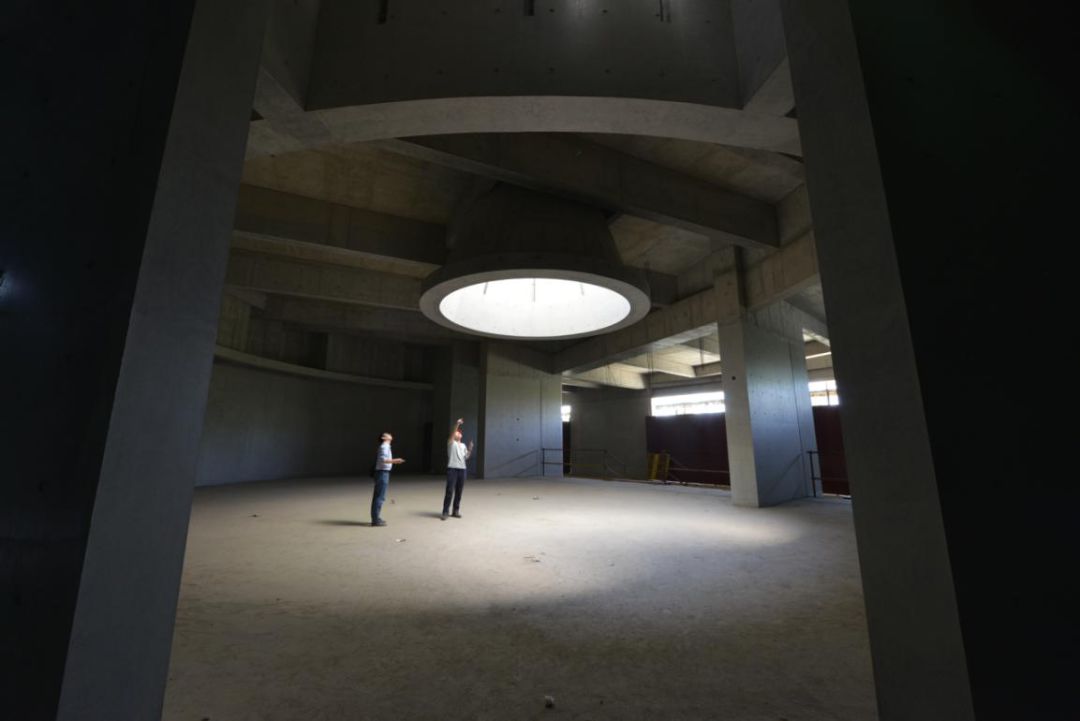

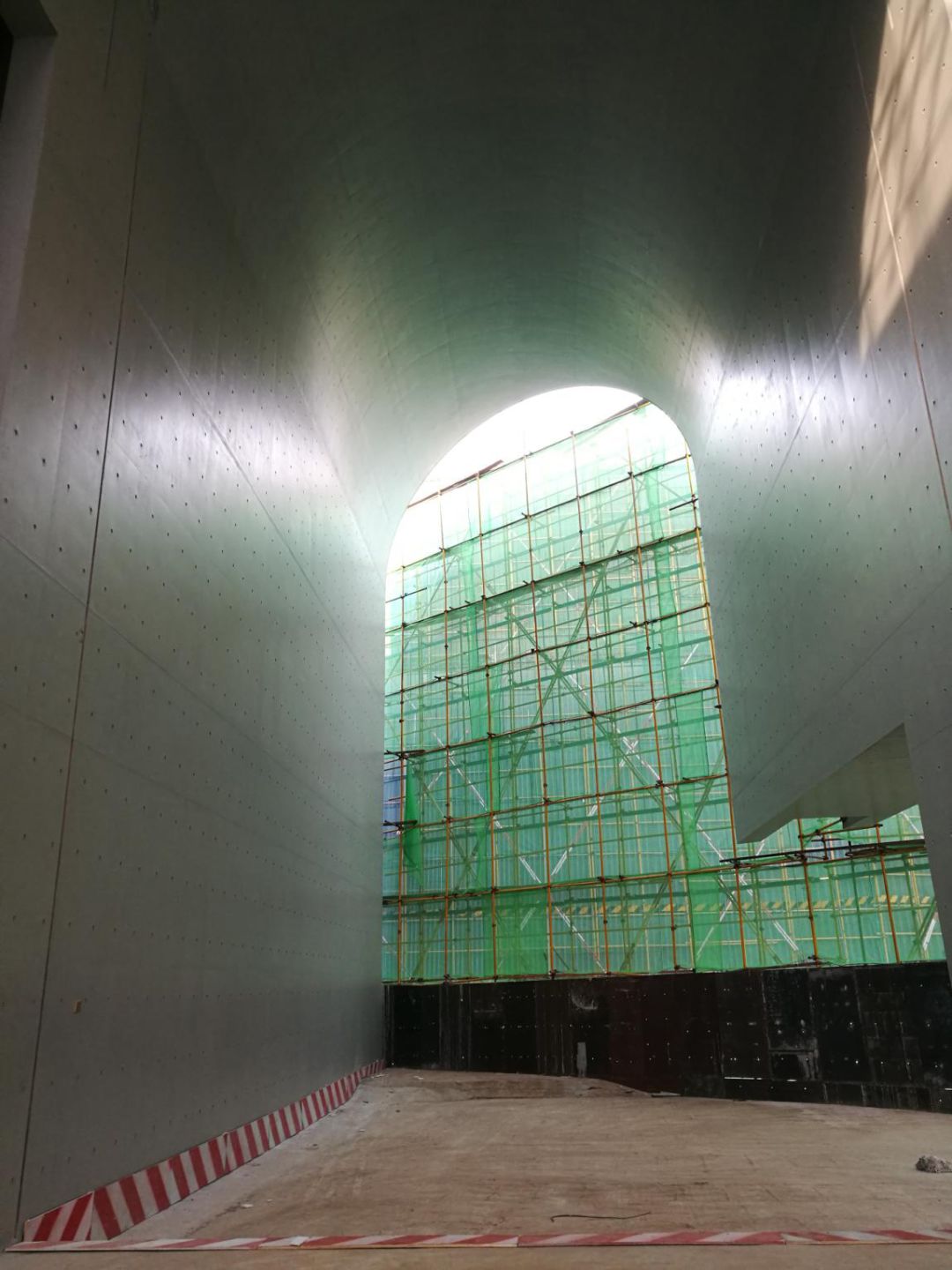

目前石家庄市规划馆正在进行紧张的装修及布展工作，清水之美初具雏形，可提前观赏一波，期待正式开馆后您的光临。
